【雷博百科】磁控溅射镀膜设备的工作原理及其应用领域

更新日期:2025-12-18       点击次数:45

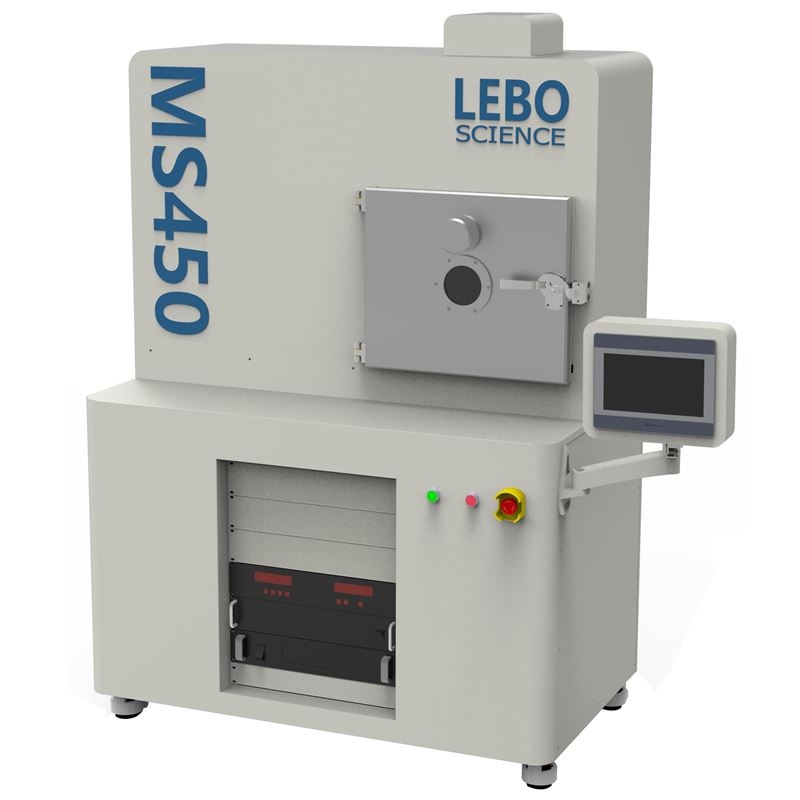

  一、概述与行业背景

  1.1 磁控溅射的地位

  磁控溅射(Magnetron Sputtering)是物理气相沉积(PVD)技术中常用且高效的薄膜制备方法之一。它利用磁场约束等离子体中的电子,提高气体离化率,从而在较低气压和基板温度下实现高速、均匀的薄膜沉积。

  随着半导体、显示面板、新能源、表面工程等领域对薄膜性能(厚度均匀性、成分可控性、附着力、致密性)的要求不断提升,磁控溅射设备已成为制造核心装备。

  1.2 行业发展趋势

  半导体先进制程:金属互连层、阻挡层、介质层等对薄膜均匀性和纯度要求高。

  显示与光电:ITO透明导电膜、金属栅极、光学多层膜的大规模生产。

  新能源:薄膜太阳能电池(CIGS、CdTe)、锂电池电极与固态电解质涂层。

  功能涂层:硬质合金刀具、模具耐磨层、装饰性镀膜。

  全球磁控溅射设备市场稳步增长,尤其中国大陆、中国台湾、韩国、日本在产能扩张和技术迭代方面表现活跃。




  二、工作原理

  2.1 基本物理过程

  磁控溅射的核心是利用高能离子轰击靶材表面,使靶材原子或分子逸出(溅射),并在基体表面沉积形成薄膜。主要步骤如下:

  真空环境建立

  将腔体抽至高真空(10⁻⁴~10⁻⁶ Pa),减少残余气体对薄膜的污染。

  充入工作气体

  一般为氩气(Ar),某些工艺加入反应气体(O₂、N₂、CH₄等)形成化合物薄膜。

  等离子体产生

  在靶材与基体之间施加高压(直流或射频),引发辉光放电,形成含 Ar⁺、电子等的等离子体。

  磁场约束二次电子

  在靶材表面附近布置永磁体或电磁线圈,形成闭合磁场(常见“跑道形”磁场),使二次电子沿磁力线螺旋运动,延长其在等离子体区的路径,显著提高氩气离化率,增强溅射效率并降低基板温升。

  靶材原子溅射

  高能 Ar⁺ 轰击靶材,靶材原子获得动能脱离晶格飞向基体。

  薄膜沉积

  溅射原子在基体表面迁移、成核、生长为薄膜;若引入反应气体,可在表面反应生成氧化物、氮化物等化合物膜。

  2.2 磁场作用与优势

  提高离化率:电子路径延长 → 更多 Ar 原子电离 → 更高溅射产额

  降低基板温度:减少高能电子直接轰击基板 → 热负荷小,适合热敏感基体

  提高沉积速率:较普通二极管溅射速率可提高数倍

  改善膜厚均匀性:等离子体密度分布更均匀 → 大面积沉积一致性好

  三、主要类型

类型
电源方式
特点
典型应用
直流磁控溅射(DC)
DC电源
适用于导电靶材(金属),沉积速率高
Cu、Al、Mo金属膜
射频磁控溅射(RF)
RF电源(13.56 MHz)
可用于绝缘靶材(陶瓷、氧化物)
ITO、SiO₂、Al₂O₃
中频/脉冲磁控溅射
中频交流或脉冲DC
减少电弧、改善膜层均匀性
合金膜、多层膜
反应磁控溅射
加反应气体
可制备化合物薄膜
TiN、SiO₂、ZnO

  四、在薄膜沉积中的应用领域

  4.1 半导体与微电子

  金属互连层:Cu、Al、W 等金属薄膜用于芯片内部导线与接触孔填充。

  阻挡层/种子层:Ti、TiN、Ta、TaN 防止金属扩散并促进电镀种子层附着。

  介质层:SiO₂、Si₃N₄ 用作绝缘层、钝化层。

  4.2 平板显示与光电

  透明导电膜(TCO):ITO(In₂O₃:Sn)、AZO(ZnO:Al)用于 LCD/OLED 电极、触控屏。

  金属栅极与反射层:Ag、Al、Mo 用于背板金属线路、反射增强。

  光学薄膜:多层介质膜实现增透、高反、滤光等功能。

  4.3 新能源领域

  薄膜太阳能电池:CIGS、CdTe 吸收层;ZnO、i-ZnO 窗口层。

  锂电池:硅基、碳基负极涂层;固态电解质薄膜。

  燃料电池:Pt、碳载催化剂薄膜沉积。

  4.4 表面工程与功能涂层

  硬质涂层:TiN、CrN、TiCN 提高刀具、模具耐磨性。

  防腐/装饰膜:Ni、Cr、Au、彩色 TiO₂ 用于五金、钟表、建筑装饰。

  热障涂层(配合其他工艺):YSZ(氧化钇稳定氧化锆)等陶瓷膜。

  五、技术优势与挑战

  5.1 优势

  成分可控:可制备纯金属、合金、化合物薄膜

  膜层附着力强:高能粒子轰击增强界面结合

  大面积均匀性好:适合工业化连续生产

  工艺重复性好、易自动化

  5.2 挑战

  靶材利用率低:圆形靶材中心溅射快,边缘慢,利用率通常 < 30%;可改进为旋转靶。

  等离子体不均匀:大面积沉积易出现厚度/成分梯度,需要优化磁场与气流设计。

  反应溅射控制难度高:反应气体分压需精确控制,否则会产生靶中毒(绝缘化合物包覆靶面导致弧光放电)。

  设备投资与维护成本高:真空系统、电源、磁场系统精密,维护技术要求高。

  六、发展趋势

  高功率脉冲磁控溅射(HiPIMS):高峰值功率产生高离化率等离子体,可制备更接近块状性能的纳米晶或柱状晶薄膜,提升膜层致密度与性能。

  大面积/卷对卷(R2R)溅射:面向柔性显示与薄膜光伏,实现连续化生产,降低成本。

  智能化与数字化控制:引入 PLC+MES 系统,实现工艺参数实时监测与自适应调节,提高良率与一致性。

  绿色制造:减少有害气体排放、提升靶材利用率、发展可回收靶材技术。

  多功能复合沉积:结合离子束辅助、等离子体预处理,实现界面改性或多层异质结构一体化沉积。

  七、结语

  磁控溅射镀膜设备凭借高速、均匀、可控的薄膜沉积能力,已在半导体、光电、能源、表面工程等领域占据重要地位。随着高功率脉冲、大面积连续化、智能化控制的进步,它将在下一代高性能薄膜制造中发挥更大作用。行业参与者需在靶材优化、等离子体均匀性调控、设备智能化等方面持续创新,以满足市场对高质量薄膜日益增长的需求。
